Test servo DS125MG de KST

Description

Testé le 09/02/2016
Testeur: François Cahour
Hauteur 35.5 mm
Largeur 30 mm
Epaisseur 10 mm
Poids: 26g

Cliquez sur les images pour agrandir.

Appréciation

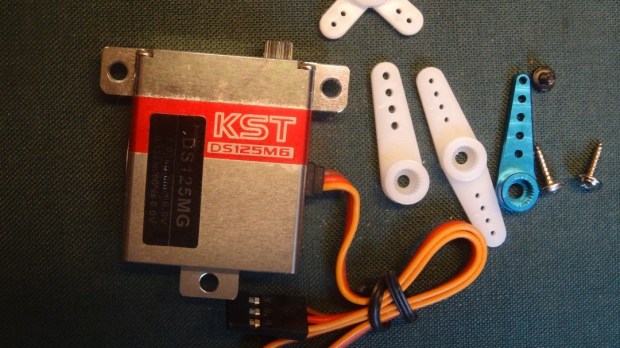

DSC00997 red 1080

Ce servo de 10 mm d’épaisseur est très adapté à la commande des volets d’aileron et de courbure.

Il équipe mes modèles à ailes tout plastique: Troll, Quartz, Sylphe.

Il est modifiable pour débattre à 180°, afin de réaliser des commandes entièrement intégrées dans le profil de l’aile. Il suffit d’ajouter de part et d’autre du potentiomètre une résistance de 1.3kΩ. Attention, opération délicate.

L’ampli numérique utilise le MAC900, CI programmable… Cet ampli est suivi d’un pont de transistors qui assurent la commande en puissance du moteur coreless. Même sous effort le servo chauffe peu et il reste précis et rapide dans sa plage d’utilisation.

Les pignons alternent acier et laiton et le pignon de sortie est encadré par 2 roulements à billes.

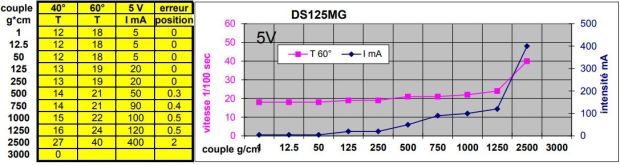

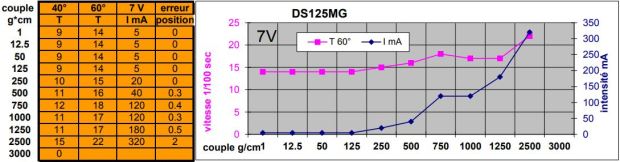

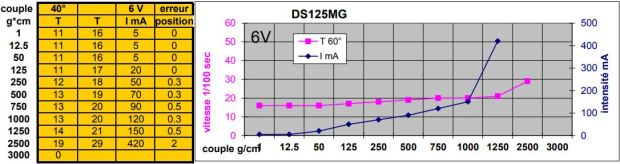

Mesures des vitesses, intensités et couples



KST-DS125MG-mesures-5VKST-DS125MG-mesures-6VKST-DS125MG-mesures-7V

Fiche test en PDF,  cliquer sur :DS125MG
